おは、こんにち、こんばんは☆初めましての方は初めまして♪ちゃまです☆
今回のテーマは【GTウイング】です！
GTウイングは色々な種類がありますが、今回は3DタイプのGTウイングについて解説&紹介していきます。
GTウイングとは
GTウイングとは一般的なスポイラーとは違い、風の流速差による負圧を利用してダウンフォースを得るウイングです。
スポイラーは走行風による抵抗でダウンフォースを発生させたりするものですね。
GTウイングによるダウンフォースの大きさは、ウイングの面積や幅が大きければ大きいほど強いダウンフォースが発生します。
GTウイングのダウンフォース発生場所
GTウイングはウイングの上面と下面の流速差による負圧によってダウンフォースを発生させています。
風が全体的に当たれば、ウイング全体でダウンフォースを発生させますが、車には人が乗るキャビン部分が絶対にあります。
そのためウイングの真ん中部分は十分に風を当てることができません。
GTウイングのダウンフォース発生場所のほとんどはウイング端になるんですね…
なので、ウイング取り付けのステー位置が真ん中にあればあるほどウイングの効果が高くなると言えます。
GTウイングの種類による特徴
3D GTウイング
車にはキャビンがあり、ウイング全体に風が当たらないため真ん中のダウンフォースは弱い
と書きましたが、その弱点を改良してできたものが3DタイプのGTウイングです。
一般的なGTウイングと違う点は写真の○印のように【真ん中部分が盛り上がってる】という箇所です。
ウイングは上面と下面の流速差によってダウンフォースが発生します。
しかしキャビンがあるため、ウイング真ん中部分の下面にはあまり空気が入ってきません。
そのため、3Dタイプは真ん中部分を盛り上げて、積極的に下面に空気を取り入れるような仕組みになっています。
なので、一般的なストレートタイプのGTウイングより効率が良いとされています。
ストレートGTウイング
一般的なストレートタイプは3Dタイプのように真ん中部分は盛り上がっていません。
そのため真ん中部分のダウンフォースは低めになります。
しかし、しっかりとルーフから流れてきた風をウイングに当てることができるようにすれば3Dタイプよりも強力なダウンフォースを発生させる事ができます。
例えばルーフに【ボルテックスジェネレーター】等を取り付けるだけでも風の流れを変える事が可能で、それによりウイング全体に風を当てれるようにもできます。
ですがこれはトランクが長かったり、ルーフが低めの車には有効ですが、ショートデッキ（トランクが短い）車では効果が薄くなる傾向があります。
より強いダウンフォース発生のやり方
真ん中部分に風があまり当たらないなら、少ない風力でもしっかりとしたダウンフォースを発生させてやれば良いんです。
そのためにはウイングの面積を大きくしたりしなければいけません…
今のサイズのままダウンフォースを強くしたい…
その場合はウイング上面後端に【ガーニーフラップ】を取り付けることで、よりダウンフォースを発生させる事が可能になります。
ガーニーフラップは単なるL型のアングルですが、これによりウイングの面積を増やしたのと同じ効果が発生します。
ウイング自体の抵抗はほとんど変化がないので、抵抗を増やさずにダウンフォースを強くする有効な手段です！
ガーニーフラップについてはこちらの記事をご参照ください
↓↓↓↓↓↓↓↓↓↓
効果絶大！ガーニーフラップでここまで変わる！おは、こんにち、こんばんは☆初めましての方は初めまして♪ちゃまです☆今回は【ガーニーフラップ】について書いていこうと思います。ガーニーフラップの歴史はおいといて、ガーニーフラップとはウイング等の後端に付けるLアングルのことです。っといってもほんのわず...
別の方法としては【ウイングの位置を高くする】というやり方がありますが、ルーフより高くすると車検にも通らないのでオススメできません。
まとめ
GTウイングのダウンフォース発生場所のほとんどは、ウイング端になります。ウイング全体でダウンフォースを効率よく発生させるために3DタイプGTウイングがあるんですね ♪
また車検対応となるとウイングはかなり小さいサイズになってしまいます。
サイズが小さいとウイング端にも風があまり当たらなくなったしまいます…
この場合でも3Dタイプはかなり有効にダウンフォースを発生させてくれるのが嬉しい点ですよね ♪
さらに二枚羽タイプのGTウイングならば、もっと効率よくダウンフォースを発生させてくれるので、小さいサイズほど3Dで二枚羽のタイプは恩恵かあるのではないでしょうか？
シングルタイプでもガーニーフラップを使うことで効率よくダウンフォースを発生させてくれます。
ちょっとしたことですがかなり変わるので本当にオススメですよ！
今回紹介した部品はこちらからも参照する事ができます。
↓↓↓↓↓↓↓↓↓↓

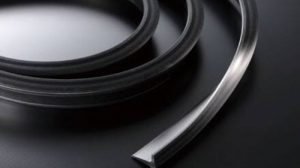

ガーニーフラップ貼り付けるだけの超お手軽品です！
ウイング意外にもトランク後端等に使用しても効果がありました！
JURAN ガーニーフラップ 2.0m 33300
それでは本日も最後まで読んでいただきありがとうございました。
